Transformadores de Distribuição

Potências de 05 kVA a 300 kVA

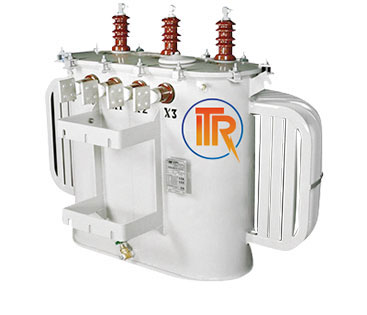

Transformador a Óleo para Distribuição e Força monofásicos e trifasicos

  • Classe de Tensão da AT: 7,2 / 15 / 25 e 36,2 kV.
  • Tensões de Bt 127/220 - 380/220 – 440/254
  • Classe de Tensão da BT: 0,6 / 1,2 Kv
  • Freqüência: 50 Hz ou 60 Hz.
  • Grupo de Ligação: Dyn1. Triângulo / Estrela com neutro acessível.

Transformador Trifásico, a óleo produzidos conforme normas .ABNT NBR 10295, 5356/1/2/3/4/5 e 5440/2011

  • Acessórios:
    Olhais para suspensão e tração se necessário.
  • Bornes para aterramento na base inferior do transformador.
  • Rodas bidirecionais
  • Isoladores de AT na tampa
  • Isoladores de BT na lateral
  • Demais acessórios sob consulta.

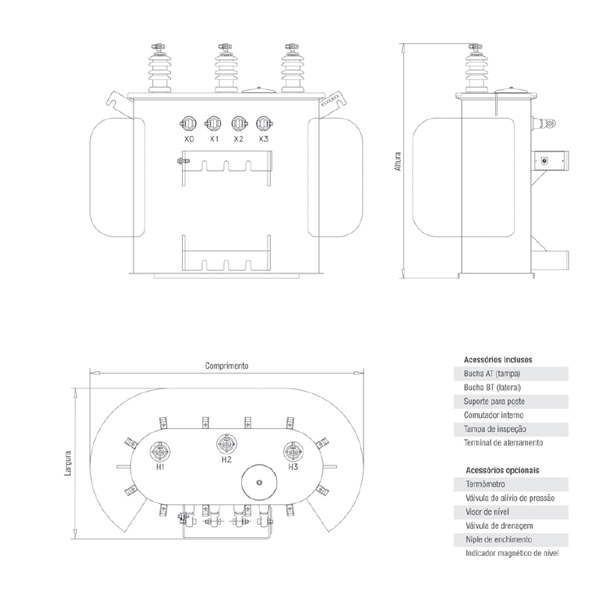

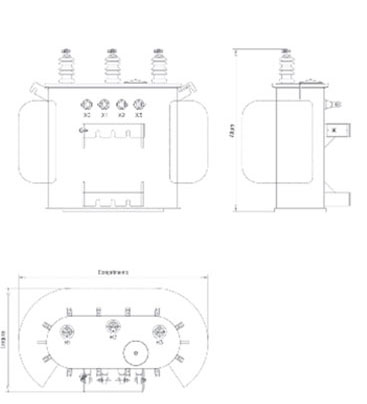

POTENCIA MEDIDAS EM MILÍMETROS
Kva Altura Largura  Comprimento
  15 kv 25 kv 15 kv 25 kv 15 kv 25 kv
15 740 790 430 430 720 770
30 810 860 460 460 760 810
45 810 860 480 480 810 860
75 900 950 500 500 870 920
112,5 950 1000 520 520 1200 1200
150 1030 1100 570 570 1290 1290
225 1050 1100 610 610 1400 1400
300 1110 1160 640 640 1400 1400
500 1350 1400 650 650 1500 1500
750 1320 1370 680 680 1610 1610
1000 1600 1650 680 680 1610 1610


Transformador a Óleo

Para Distribuição e Força monofásicos e trifasicos

  • Classe de Tensão da AT: 7,2 / 15 / 25 e 36,2 kV.
  • Tensões de Bt 127/220 - 380/220 – 440/254
  • Classe de Tensão da BT: 0,6 / 1,2 Kv
  • Freqüência: 50 Hz ou 60 Hz.
  • Grupo de Ligação: Dyn1. Triângulo / Estrela com neutro acessível.

Transformador Trifásico, a óleo produzidos conforme normas abaixo:

ABNT NBR 10295, 5356/1/2/3/4/5 e 5440/2011.

  • Acessórios:
    Olhais para suspensão e tração se necessário.
  • Bornes para aterramento na base inferior do transformador.
  • Rodas bidirecionais
  • Isoladores de AT na tampa
  • Isoladores de BT na lateral
  • Demais acessórios sob consulta.

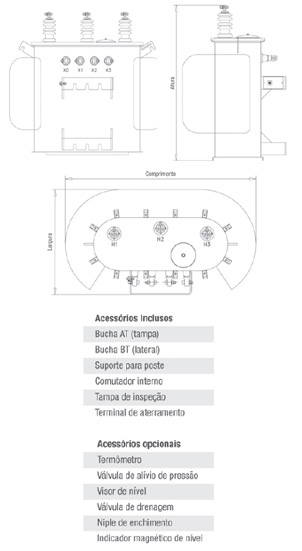

Potencia
Kva
Medidas em milímetros
Altura Largura Comprimento
15 kv 25 kv 15 kv 25 kv 15 kv 25 kv
15 740 790 430 430 720 770
30 810 860 460 460 760 810
45 810 860 480 480 810 860
75 900 950 500 500 870 920
112,5 950 1000 520 520 1200 1200
150 1030 1100 570 570 1290 1290
225 1050 1100 610 610 1400 1400
300 1110 1160 640 640 1400 1400
500 1350 1400 650 650 1500 1500
750 1320 1370 680 680 1610 1610
1000 1600 1650 680 680 1610 1610

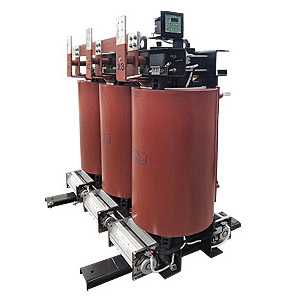

Transformadores a Seco

Potências de 75kVA a 5.000 kVA

Transformador a seco em resina epoxi nas:

  • Classe de Tensão da AT: 7,2 / 15 / 25 e 36,2 kV.
  • Classe de Tensão da BT: 0,6 / 1,2 Kv
  • Elevação de Temperatura: Classe F 105º C
  • Material Isolante: Classe F (155º C)
  • Freqüência: 50 Hz ou 60 Hz.
  • Grupo de Ligação: Dyn1. Triângulo / Estrela com neutro acessível.
  • Grau de Proteção: IP-00 / IP-23 / IP-55 (outros sob consulta).

Transformador Trifásico, a seco, moldado em resina epóxi produzidos conforme normas ABNT NBR 10295, 5356/1/2/3/4/5 e IEC 60076-11.

  • Acessórios:
    Sensores térmicos tipo PT 100 para acionamento de alarme e desligamento com controlador de temperatura.
  • Olhais para suspensão e tração se necessário.
  • Bornes para aterramento na base inferior do transformador.
  • Rodas bidirecionais
  • Caixa de lacre na BT
  • Demais acessórios sob consulta.

Características:

Segurança e benefícios

O transformador seco moldado em resina epóxi é sua garantia de segurança e excelente relação custo benefício. As principais vantagens são:

SEGURANÇA: Sem risco de explosão, a resina epóxi não propaga fogo e comporta a propriedade de auto extinção.

ECOLOGICAMENTE CORRETO: Não contamina o meio ambiente e não libera gases tóxicos.

CUSTOS DE MANUTEÇÃO E INSTALAÇÃO MINIMIZADOS:: Construção simples, sem obra civil (paredes corta fogo e poço de recolhimento de óleo) e com possibilidade de instalação junto ao centro de carga.

OTIMIZAÇÃO DE ESPAÇO:: Os transformadores a seco possuem dimensões reduzidas; na área ocupada por um transformador a óleo pode ser colocado um seco com o dobro da potência.

Potencia
Kva
Medidas em milimetros
Altura - A Largura - B Comprimento - C
15 kv 25 kv 15 kv 25 kv 15 kv 25 kv Peso
75 780 780 820 820 940 900 410
112,5 860 860 940 940 900 940 480
150 1040 1040 1070 1070 940 940 520
225 1400 1400 1100 1100 980 980 820
300 1650 1650 1250 1250 1000 1000 1040
500 2300 2300 1550 1550 1100 1100 1380
750 1680 1680 1500 1500 1150 1150 1780
1000 1750 1750 1880 1880 1200 1200 2350
